SUSTechPOINTS - 3D目标检测及追踪标注工具

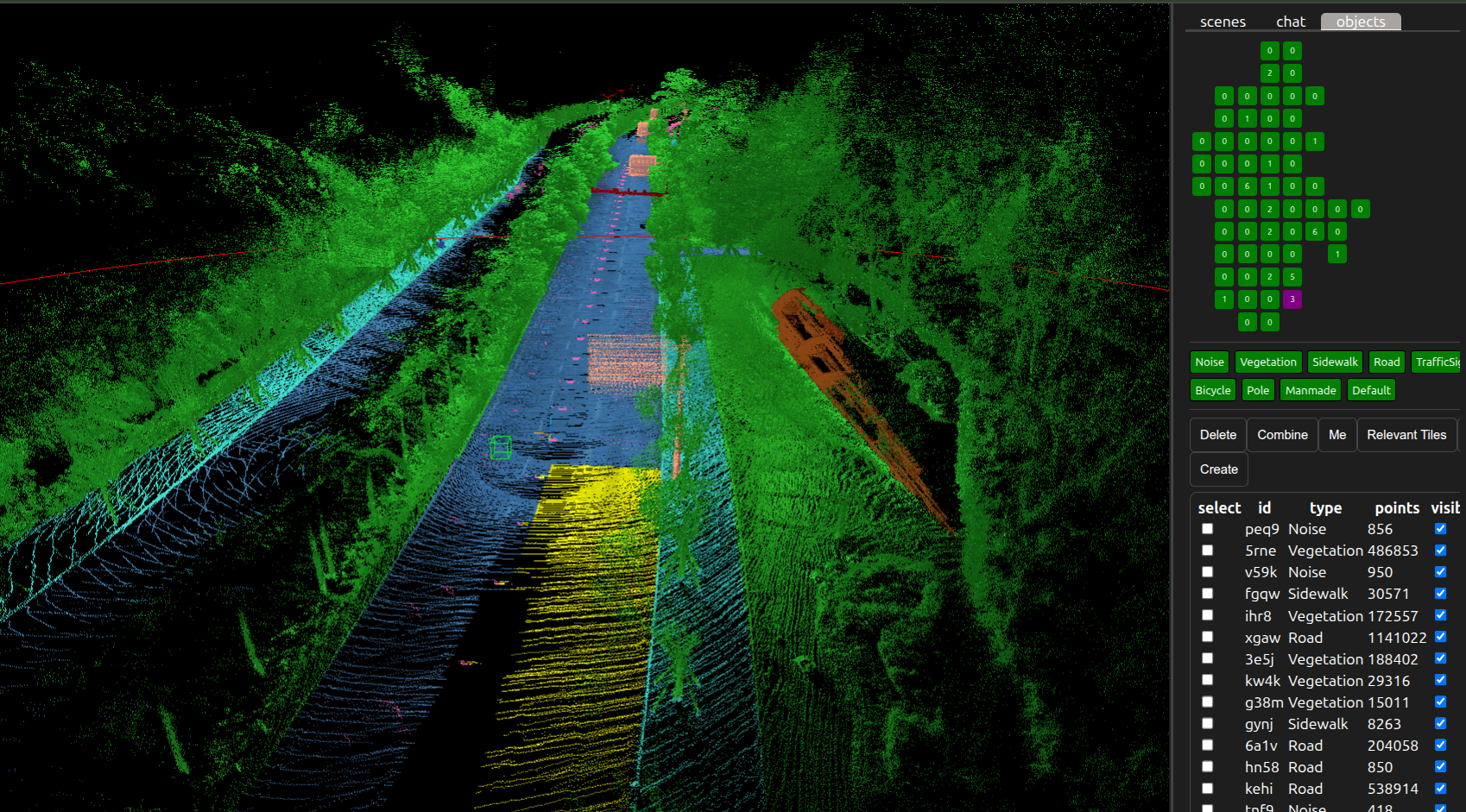

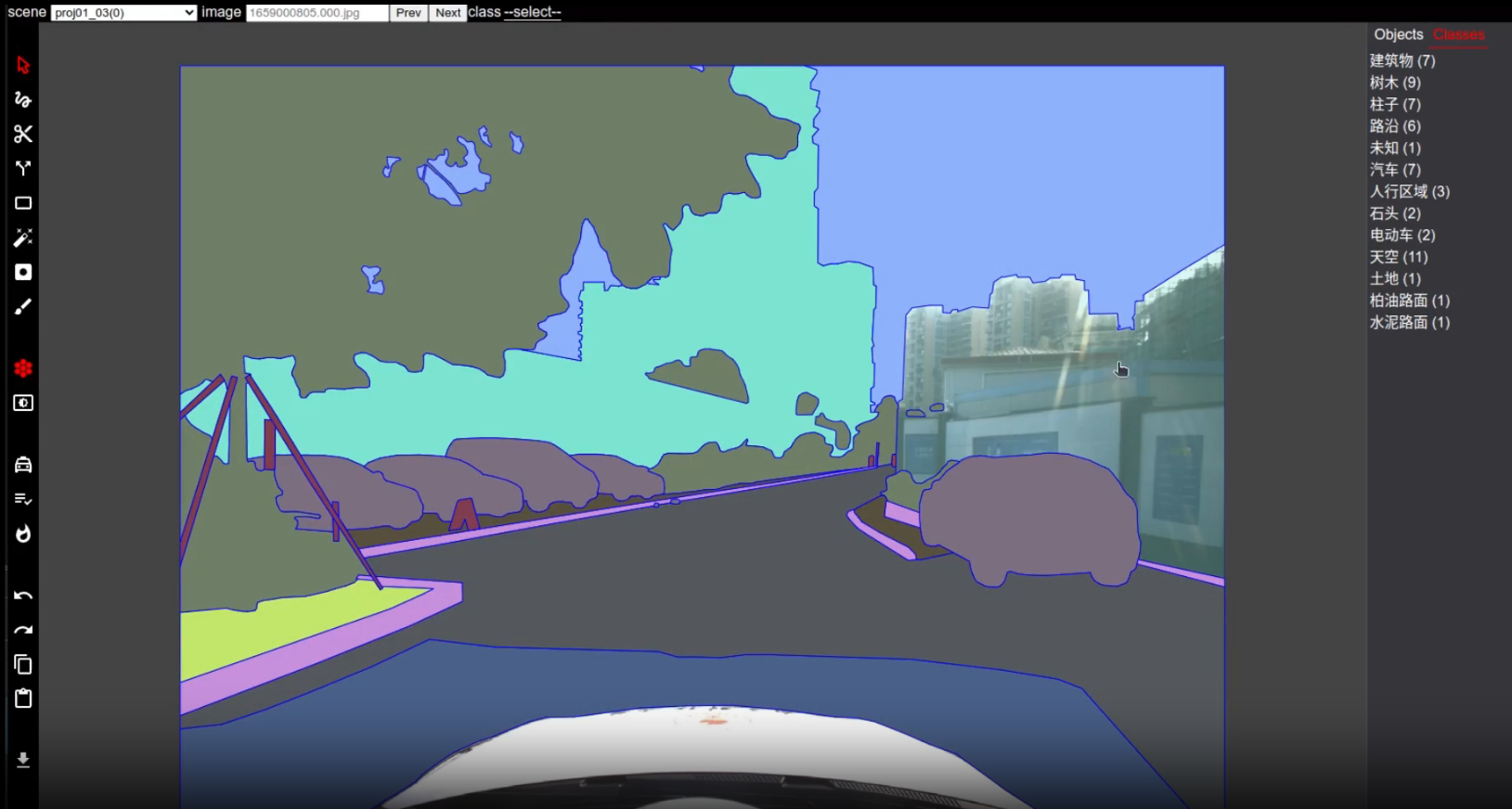

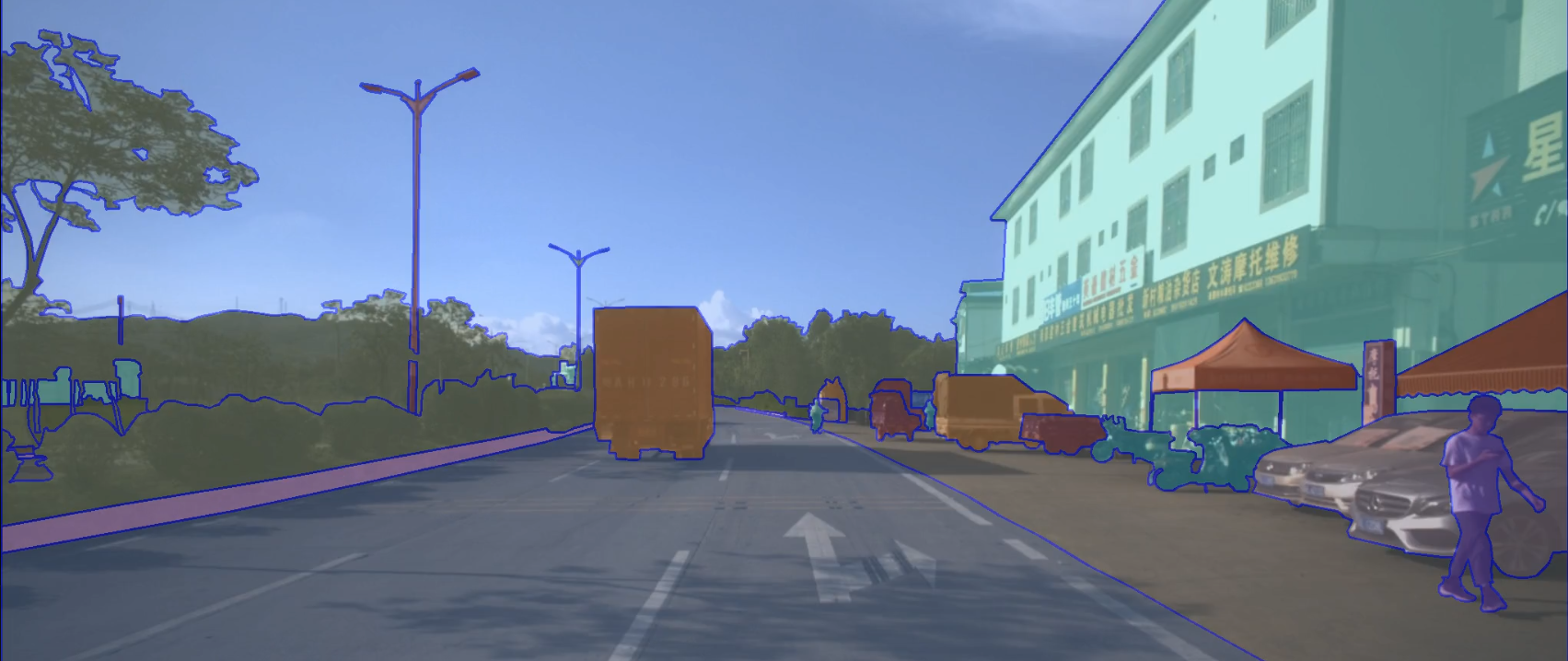

SUSTechPOINTS是面向自动驾驶的3D点云目标检测及追踪标注平台，支持如下功能

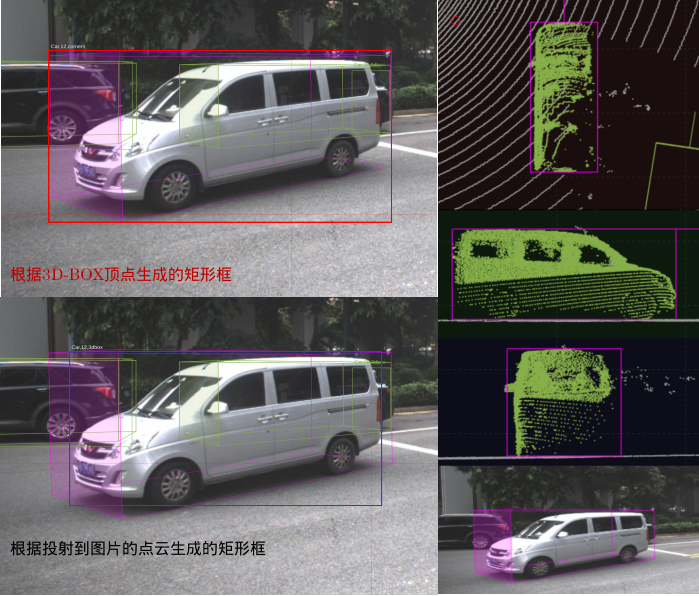

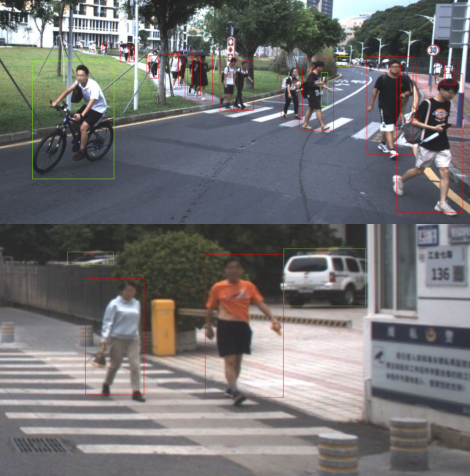

3D点云/2D图像目标融合标注
9自由度3D Box编辑
交互式半自动标注
多帧批量编辑
多帧自动标注
多相机图片自动切换
错误检查
点云上色
基于web架构，支持多用户跨地域同时标注
用户及权限控制
开源

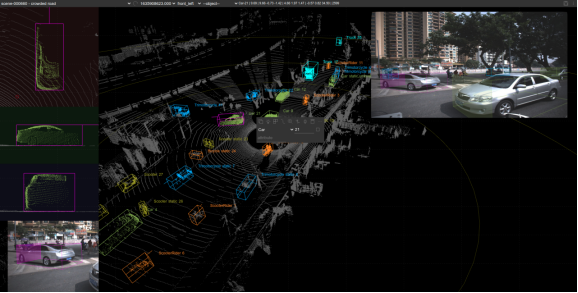

alt text

batch edit

使用方法参考主界面说明 , 标注方法 , 快捷键说明

操作体验(校内访问): https://172.18.35.208:18082

默认登录guest账号，登录后选择scene/frame即可开始浏览(guest账号没有保存权限)

示例视频(单物体标注)

整体架构

整体系统采用服务器-浏览器架构。
服务器端负责信息获取，用户管理等常用功能，并提供api接口支持自动标注算法运行。服务端采用cherrypy库实现webserver，通过tensorflow运行标注算法。标注算法支持根据点云推理目标物体的旋转方向，前端利用该算法结果提供更多的交互式/启发式标注功能。
客户端负责除自动标注算法之外的所有操作和渲染。3D渲染部分采用three.js库。2D部分使用svg，部分算法依赖tfjs库，部分UI依赖react，无其他依赖。前端使用npm编译和发布。

关键技术和算法

渲染

点云直接使用threejs的points方法进行渲染，可以修改点的大小和颜色
主界面包含4个camera渲染区域（3个子视图窗口和一个主视图窗口）。主视角窗口的相机使用perspective投影方式，确保效果与人眼观察世界一致。子视角采用orthogonal投影方法，确保编辑的精确性。
主界面点云的拖拽/移动操作使用OribitControl
相机图片通过canva方式渲染到对应的html元素中

3D空间编辑功能

选中目标，激活3D标注后，会出现3D标注控件，可分别操作每个轴的大小，旋转，位置。该控件为threejs原生，参考说明和示例

下图分别显示位置/大小/旋转的编辑

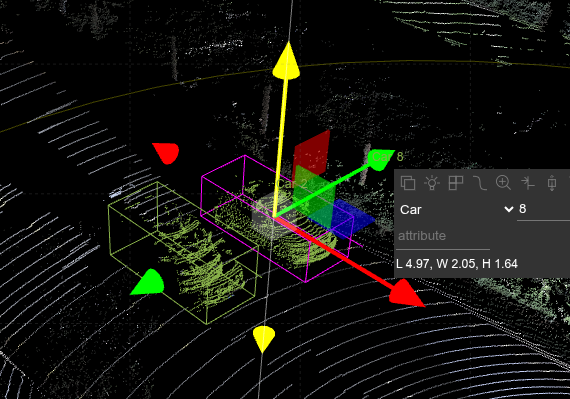

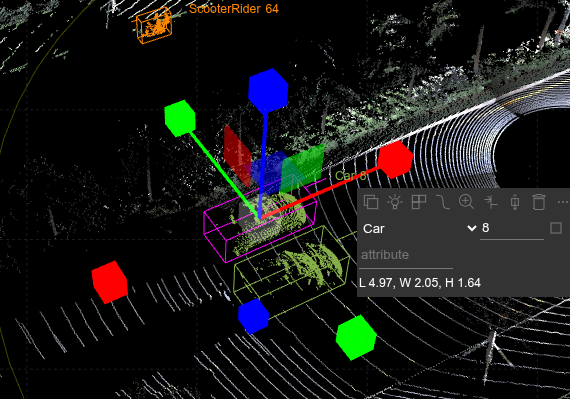

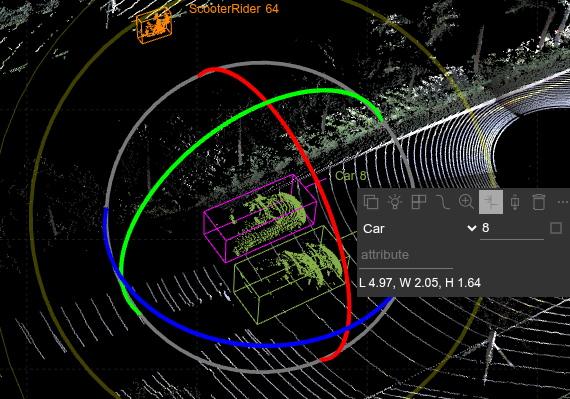

position scale rotation

2D空间编辑功能实现

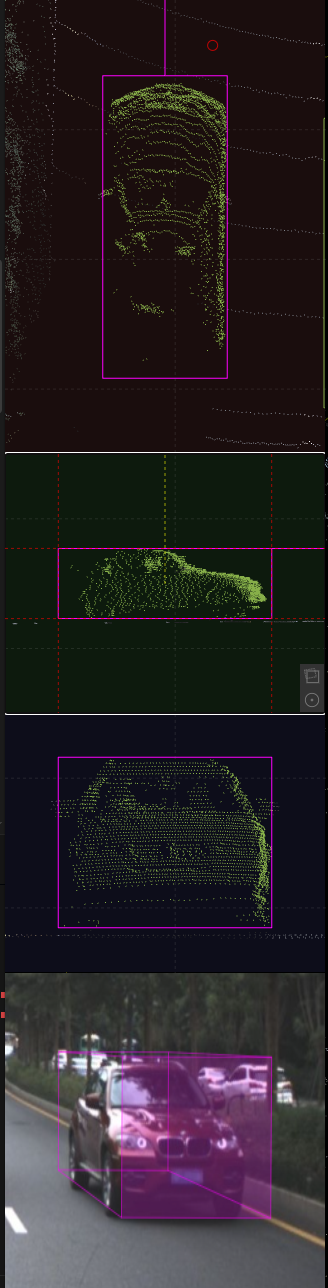

该功能通过对目标物体的多个透视图操作，完成精确的3Dbox编辑。如下图中3个子视图上均可以实现对相应轴的操作（大小/旋转/位置）。

实现方法：对应的编辑区域后方为3D渲染区域(threejs)，表层为透明的2D编辑界面(SVG，虚线即为可拖拽对象)。在2D界面操作后根据投影关系计算3D框的变换，让操作者感觉和直接操作3D框效果一样。类似于在窗户玻璃上进行拖拽，实现对屋子里的物体的操作。

2d edit

批处理界面渲染

批处理编辑界面和主界面上的子视图编辑原理一致，只是批处理一次显示了多个对象的编辑界面。并增加了一些针对多个对象的编辑功能，如选中/删除/同步/插值/自动标注等。

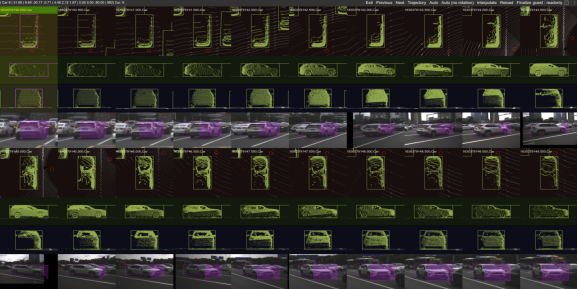

batch edit

自动标注算法

各种自动/辅助标注算法，如果涉及到目标对象的旋转，均会使用deepannotate算法，部署在server端，通过api访问。

其原理是根据一片给定的3D点云，计算该物体的旋转（重点是正前方）角度。算法使用PointNet骨干网络和分类头（120个分类，每个类别表示3度的区间）实现。推理时借助TTA方法(test time augmentation)进行结果融合：通过将输入点云随机旋转变成多份数据，最后使用输出平均值作为最后结果。

为减轻地面对结果的影响，输入点云最低30cm的部分需删除。

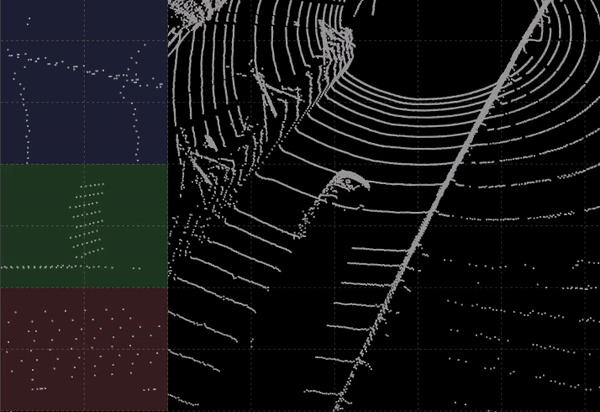

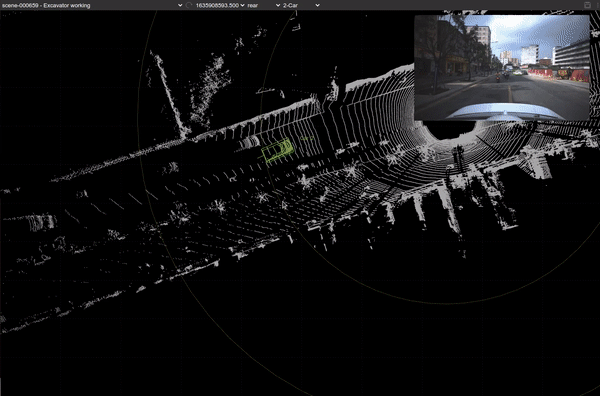

下图展示自动标注的使用
